佛山变压器绕组变形测试仪相关性分析在E区中的曲线自动分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。点击“分析”，系统会在左侧弹出报告显示窗口，该窗口显示目前的测试报告内容，操作者可再次对信息进行确认和录入，点击报告显示窗上的“导出”，弹出保存对话框，可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中，文件名以“打印报告”＋“打印时间”的形式存储。点击“分析”，系统会在左侧弹出报告显示窗口，该窗口显示目前的测试报告内容，操作者可再次对信息进行确认和录入，点击报告显示窗上的“导出”，弹出保存对话框，可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中，文件名以“打印报告”＋“打印时间”的形式存储。在E区中选中的曲线自动分组，每组曲线在组内进行相关性分析。分析分为横向比较，纵向比较和两两比较，横向比较为绕组间的比较，1-2-3为一组，4-5-6为一组，7-8-9为一组。纵向比较为同绕组之间的比较，1-4-7为一组，2-5-8为一组，3-6-9为一组。两两比较为绕组成对比较，1-2，3-4，5-6，7-8分别为一组。窗口下部为报告输出的内容选择。

佛山变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线

佛山变压器绕组变形测试仪二、频响法主要技术特点1.采集控制采用高速、高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口。3.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。4.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。5.信号输出幅度软件调节，幅度峰值±10V。6.计算机将检测结果自动分析和生成电子文档(Word)。7.仪器具有线性扫频测量和分段扫频测量双测量系统功能兼容当前国内两种技术流派的测量模式。8.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。9.检测数据自动分析系统横向比较A、B 、C三相之间进行绕组相似性比较其分析结果为:①一致性很好②一致性较好③一致性较差④一致性很差纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较其分析结果为: ①正常绕组②轻度变形③中度变形④严重变形10.可自动生成Word电子文档，供保存和打印。11.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

佛山变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线

佛山变压器绕组变形测试仪 阻抗法主要技术特点1.采集控制采用高速 高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口也可使用WIFI和蓝牙连接方式。3.高速双通道16位A/D采样。4.采用三相接线单相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗。5.该仪器可使用内置220V电源，也可使用外置电源。6.该仪器可同步测量电压 电流 频率，并显示测试实时波形图。7.计算机将检测结果自动分析和生成电子文档(Word)。8.检测数据自动分析系统a)对A、B 、C三相相间进行短路阻抗相似性比较。b)还可以与铭牌上的短路阻抗（阻抗电压）进行比较。9.可自动生成Word电子文档，供保存和打印。10.该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。十五、阻抗法主要技术参数1.测量精度：电压：0.2级 电流：0.2级 2.阻抗范围：0～3.电压测量范围：AC 25V～500V4.电流测量范围：AC 0.1A～10A5.工作湿度：0～80％6.同相测试重复率：99.9％7.测量仪器尺寸(长宽高)355X145X270(mm)8.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)9.总体重量:30Kg十六、阻抗法使用特点

佛山变压器绕组变形测试仪 阻抗法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分由嵌入电脑与测量部分连接，使用方便。2.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器智能化程度高，使用方便，具有自动量程调节，自动采样调节等多种功能。4.软件采用windows平台，兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。a)提供历史数据对比分析，对所有数据进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，自动诊断绕组的变形情况，给出诊断的参考结论。b)软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。c)软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。5.软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作。6.每相测量所需时间小于15秒对一台电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过1分钟。7.测量变压器时接线人员可任意布放信号输入输出引线对测量结果无影响接线人员可停留在变压器油箱上面不必下来减轻劳动强度。

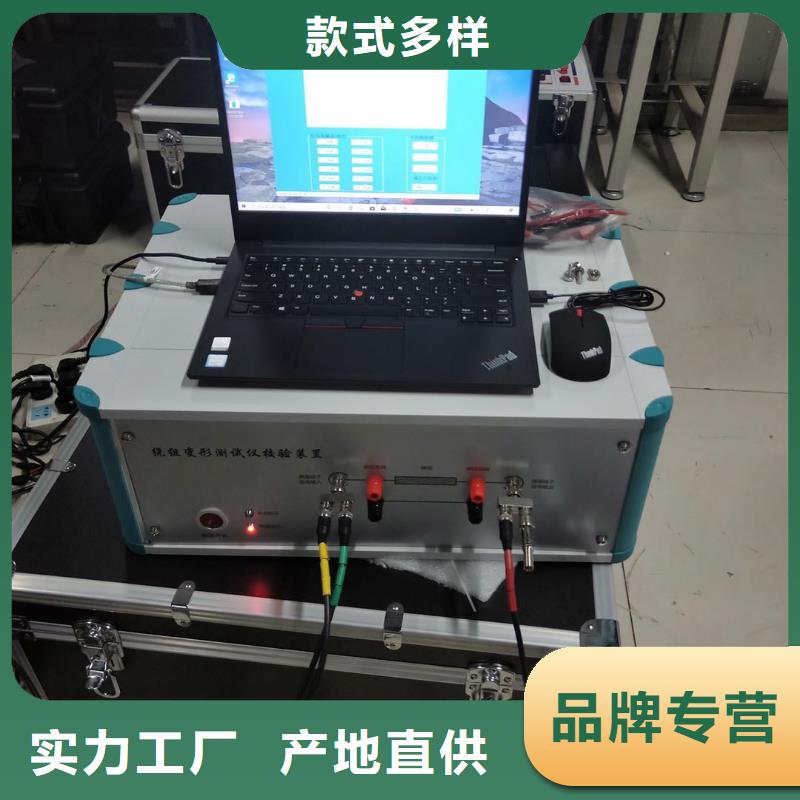

佛山变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
